项目介绍

为规范矿山地质环境保护与土地复垦方案合并备案工作，提高效率，确保公开、公正、透明，云南省自然资源厅正式下发《云南省自然资源厅关于省级矿山地质环境保护与土地复垦方案评审备案流程的通知》，为全面落地推进该方案，特此成立专家评审组。 2021年4月23号，云南新坐标科技有限公司受省自然资源厅下属执行单位委托，开展针对对曲靖某矿山的测绘工作。

需求与应用

该项目时间紧迫，成果质量要求高，需在4天期限内完成矿区实景三维模型，达到1：1000精度的DOM和DLG数据成果。

经专家组商议后要求：

1、实景三维模型能够直观反映矿山现状；

2、正射影像，叠加矿权批复范围，用于核实采矿区是否存在超占行为；

3、地形图计算挖方量，用于核实是否存在多挖的行为。

测区基本情况

该测区位于曲靖市麒麟区东山镇附近，面积约为3.01KM2，毗邻独木水库和县道X043。测区内包含了多样的地理元素，主要以山地为主，包含露天采矿区、道路、居民地、农田、林地等多种地形地貌，其中难点为矿坑与测区制高点高差达100多米。

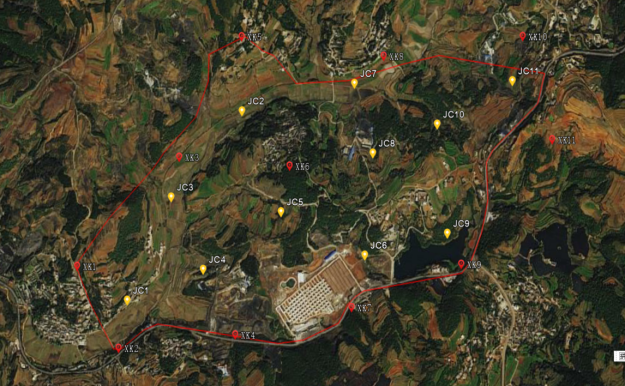

本次测区范围和像控点、检查点布局如下：

项目难点

时间紧迫是该项目的主要难点，***终规划外业仅在一天之内完成数据采集，剩下三天时间给内业产出数据成果。

外业数据采集的效率要求提出非常大的挑战。若采用单镜头测倾斜摄影飞行架次多，飞行速度慢，整体效率无法达到预期，且测区高差大，下午风速普遍达到5级以上，地理环境复杂多样，所以需要一款高精度、高效率，高航高，适合大面积复杂地形的倾斜相机。

***终选定大疆M300 RTK + 赛尔五镜头全画幅倾斜相机303S的外业设备解决方案，内业数据处理则采用大疆智图和EPS。

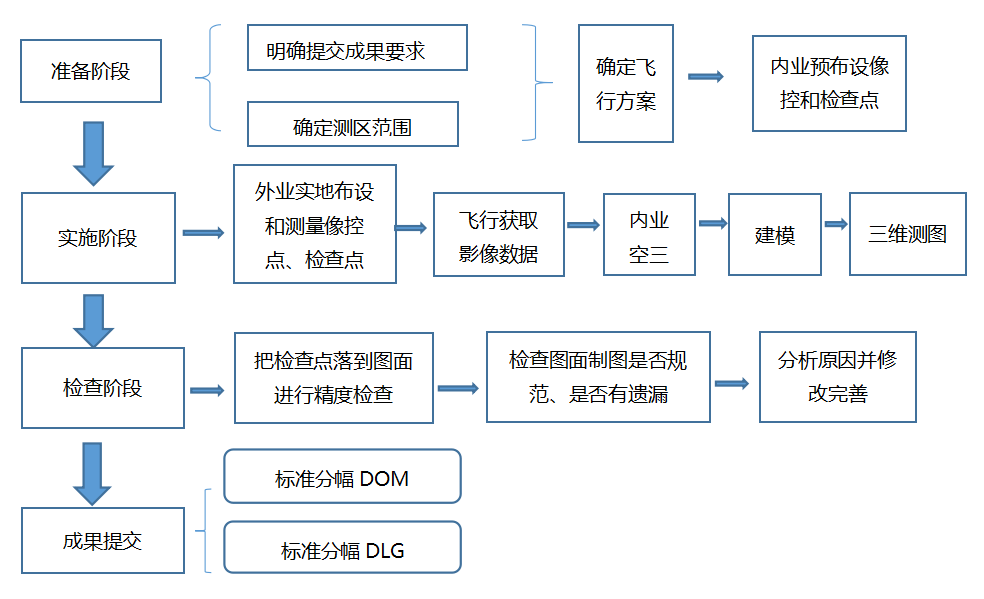

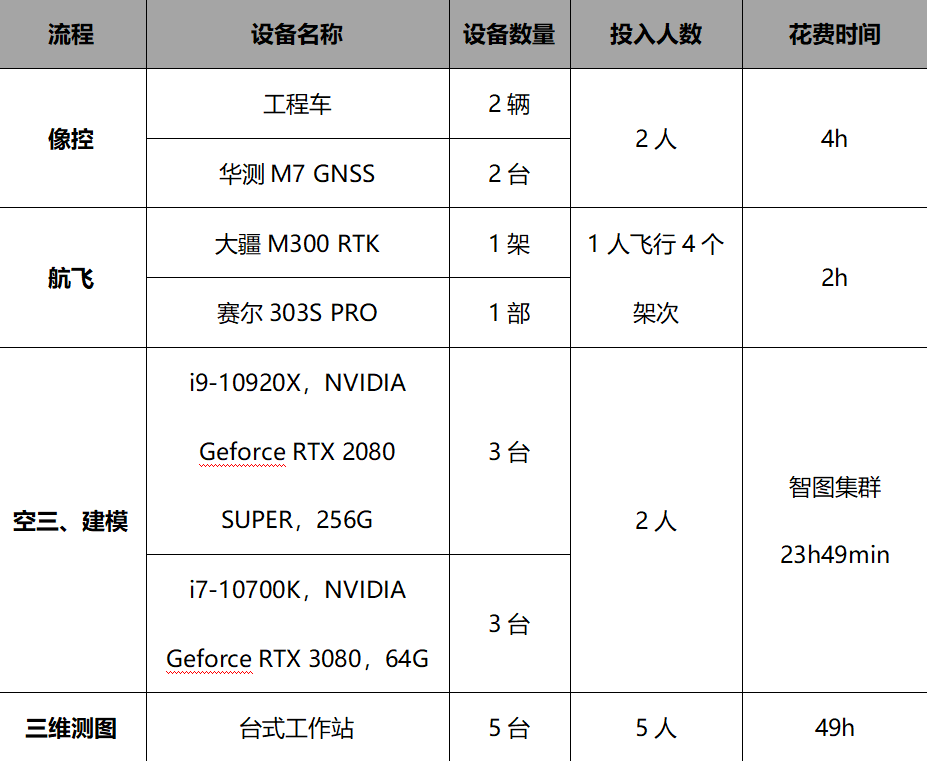

流程概述

本次航测在大疆M300+赛尔 303S外业数据采集完后，当天即用赛尔航测管家进行数据预处理。

外业共布设10个像控点，11个检查点。实测照片：

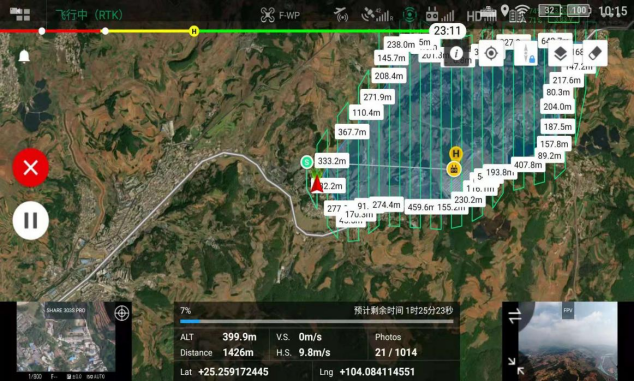

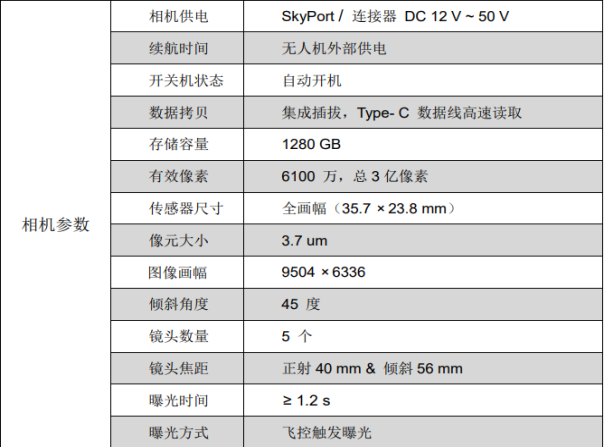

 飞行参数设置

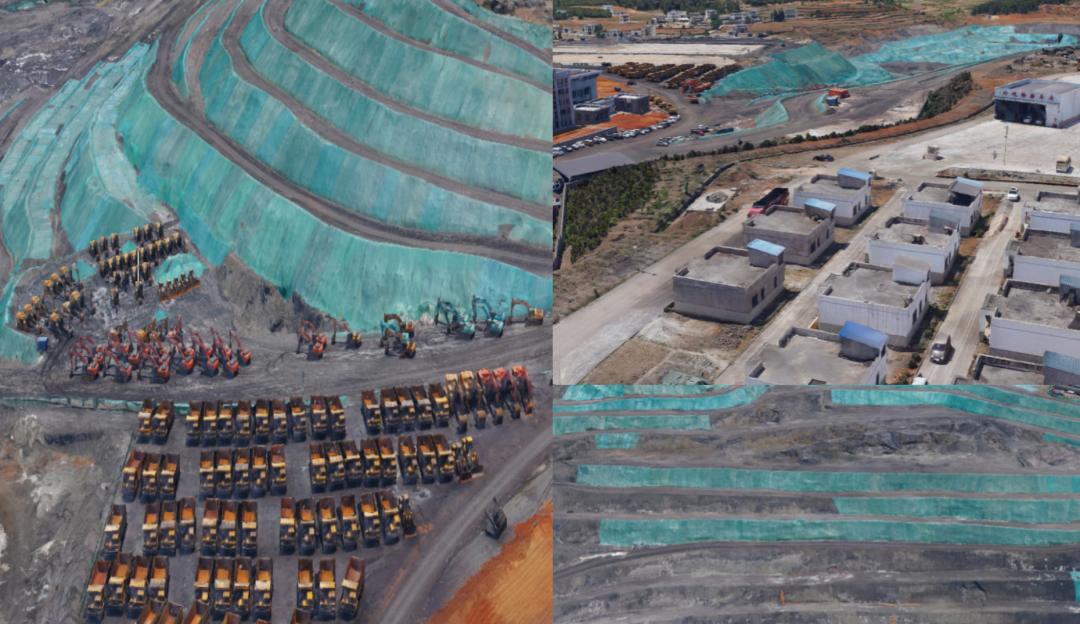

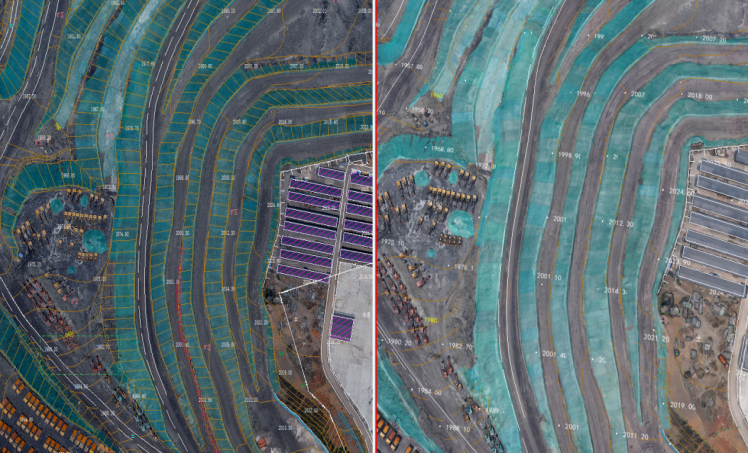

成果展示

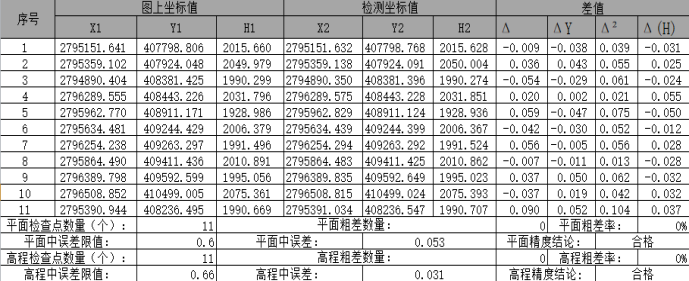

精度报告

甲方评价

***终甲方表示成果如期交付，并对作业效率和成果精度表示认可，省厅储量处和国土处特意致电表示感谢。

大疆 M300 RTK＋ 赛尔 303S的优势

1) M300 RTK双RTK的高精度定位与赛尔303S PRO无缝兼容，5个镜头都有独立POS，并且分别写入对应照片中，还可在航测管家中剔除冗余照片。

2) 市面上罕见的低空飞行器搭载全画幅相机的组合，正射镜头40mm,倾斜56mm焦距，真正考虑到倾斜镜头和垂直镜头分辨率一致。

3) M300 RTK 与303S PRO 集数传、图传、挂载、供电，RTK信号于一个接口，安装拆卸快速简便，相机无需单独供电。

4) 5镜头支持实时图传的组合，可同时查看航线视图、FPV视角、和正射视角三个画面，实时查看飞行器飞行和拍照情况。

5) 3.05亿像素的镜头遇见30min续航的飞机碰撞出超高的效率：飞行160高可达1.5cm的分辨率，单架次作业面积可达0.75平，且成像质量优越，配合M300 RTK简便的仿地飞行，能轻松应对高难度场景。
