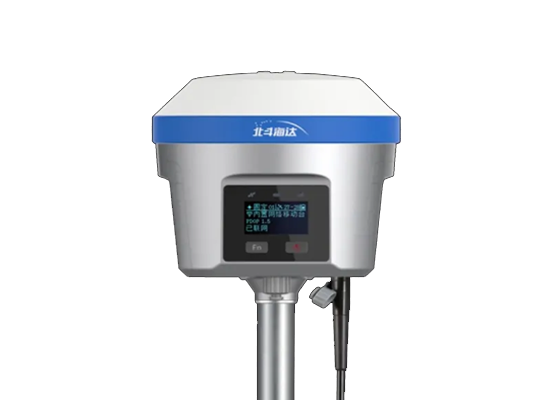

TS7 RTK GNSS接收机新一代小型智能北斗RTK

作为中海达旗下又一生力军，北斗海达首款小型化RTK系统TS7从定义上就带有浓浓的民族色彩，源自北斗七星之首天枢星简称TS，采用中海达完全自主知识产权多模多频RTK算法，“北斗”与“中国芯”强强联合，全新信号跟踪技术，轻量化结构设计，适应恶劣复杂环境的高精度测量作业，将这份民族骄傲内化于心，外化于形。

性能优势：

◇ 新一代小型智能北斗RTK，配新一代测量引擎，提供智能测绘整体解决方案；

◇ 全星座、多通道，快速精准定位，提高可靠性；

◇ 高清OLED液晶显示屏，拥有防水功能；

◇ 内置16GB大容量存储、4G全网通通信模块和4G网络天线，支持OTG功能；

◇ 全向电台天线，内置多协议电台，4W超大发射功率，移动站支持网络中继；

◇ 支持WiFi、蓝牙、NFC通讯；

◇ 内置重力加速度传感器（电子气泡），支持倾斜测量；

◇ 高容量智能锂电池，LED灯电量显示，支持电池快充；

◇ 全新外观，镁铝合金结构，更强固；

◇ 静态数据双格式存储（*.GNS / RINEX数据）；

◇ 新一代人体工程学设计手薄iHand30，内置4G全网通，配备手簿专用充电器实现快速充电，支持OTG；

◇ 测量软件Hi-Survey，全新UI交互，强大的底图显示，全面的道路算法、开放的互联功能等；

◇ 支持中海达云服务系统，随时随地管理您的所有设备和数据

技术参数：

GNSS配置 通道数:440

BDS：B1，B2，B3

GPS：L1C/A，L2C，L2E，L5

GLONASS：L1、L2

GALILIEO(预留)

SBAS(预留)

输出格式 ASCII:   NMEA-0183，二进制码

定位输出频率 1Hz~20Hz

静态数据格式 GNS，Rinex双格式静态数据

差分格式 CMR，RTCM2.X，RTCM3.0，RTCM3.2

网络模式 VRS，FKP，MAC；支持NTRIP协议

系统配置 操作系统 Linux操作系统

启动时间 3秒

数据存储 内置16GB ROM

精度和可靠性[1] RTK定位精度 平面：±（8+1×10-6D）mm   （D为被测点间距离）

静态定位精度 平面：±（2.5+0.5×10-6D）mm   （D为被测点间距离）

DGPS定位精度 平面精度：±0.25m+1ppm   ；高程精度：±0.50m+1ppm

初始化时间 ＜10秒

初始化可靠性 ＞99.99%

通讯单元 I/O端口 5芯接口，MiniUSB接口，TNC天线接口，Nano   SIM卡槽

蜂窝移动 内置4G网络通信：

   TDD-LTE，FDD-LTE，WCDMA，EDGE，GPRS，GSM

WiFi通信 802.11   b/g接入点和客户端模式，可提供WiFi热点服务

蓝牙通信 Bluetooth?   4.0/2.1+EDR,2.4GHz

内置电台 内置收发一体电台:

功率：1W/2W/4W可调

频段：403MHz~473MHz

协议：HI-TARGET，TRIMTALK450S，SOUTH，CHC

频道数：116个频段（其中16个可配置）

外挂电台 外挂电台

功率：5W/10W/20W/30W可调，   频段：450~470MHz，

传输速率：19.2kbps/9.6kbps可调

频道：116个频段可调

辅助测量 电子气泡 实现智能对中

倾斜测量 倾斜测量2.0

用户界面 按键 双按键：1个电源，1个功能键

显示屏 OLED高亮显示屏：1.54英寸，分辨率128*64

LED提示灯 卫星灯，信号灯，电源灯

功能应用 高级功能 OTG功能，NFC闪联，WebUI交互，U盘固件升级，网络中继

智能应用 智能语音，功能自检，智能电池、电池快充

远程服务 消息推送、在线升级、远程控制

云服务 设备管理，位置服务，协同作业，数据分析

物理特性 主机电池 高容量锂电池6800mAh/块（标配2块）带电量显示灯，

   单块电池网络移动站工作时间10小时[2]

外接电源 6~28V宽压直流设计，5芯接口

外观 流线型圆柱体

尺寸 Φ137mm×131mm

重量 ≤1.35kg（含电池）

功耗 4.0W

材料 外壳采用镁合金材料

环境特性 防尘防水 IP67

防摔 抗2米高测杆自然跌落，1.2米自由跌落

相对湿度 100%不冷凝

工作温度   -40℃~+75℃

存储温度   -55℃~+85℃

注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素，包括卫星数量、几何分布、观测时间、大气状况及多路径效验等，该数据在正常条件下得出。

       [2]电池工作时间与工作环境、工作温度及电池寿命有关。

以上技术参数以实际产品为准，如有变更，恕不另行通知。
