项目背景：我国工业化和信息化的融合不断加深，制造业和高技术制造业正在呈现出集群化、信息化和智能化发展态势。

化工业园区的智能化管理、规划设计、安全生产、日常巡检等都需要数字化信息进行助力。为加强企业的安全风险管控能力和应急能力，巩固化工园区的安全保障，对X化工园区进行精细化的数据建模，利用三维立体化数据加快化工园区的信息化建设。

解决方案配置：

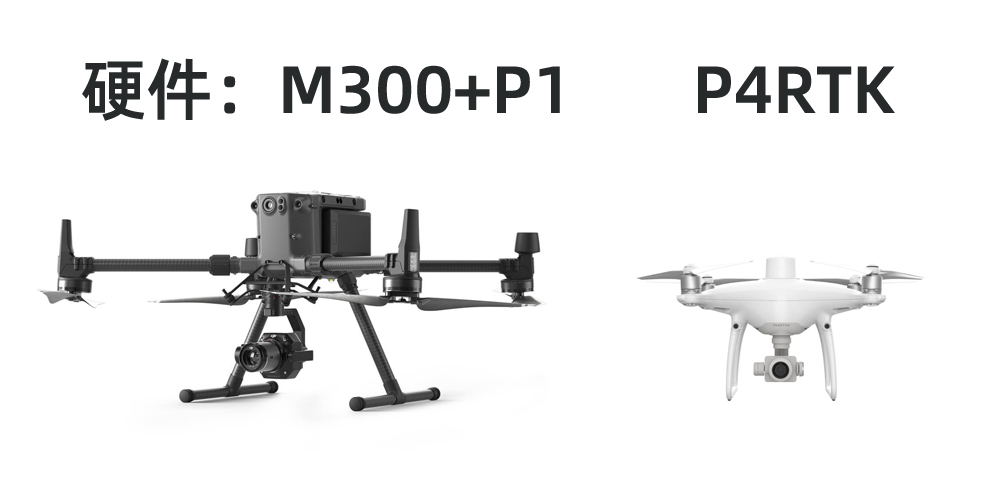

硬件：M300+P1、P4RTK

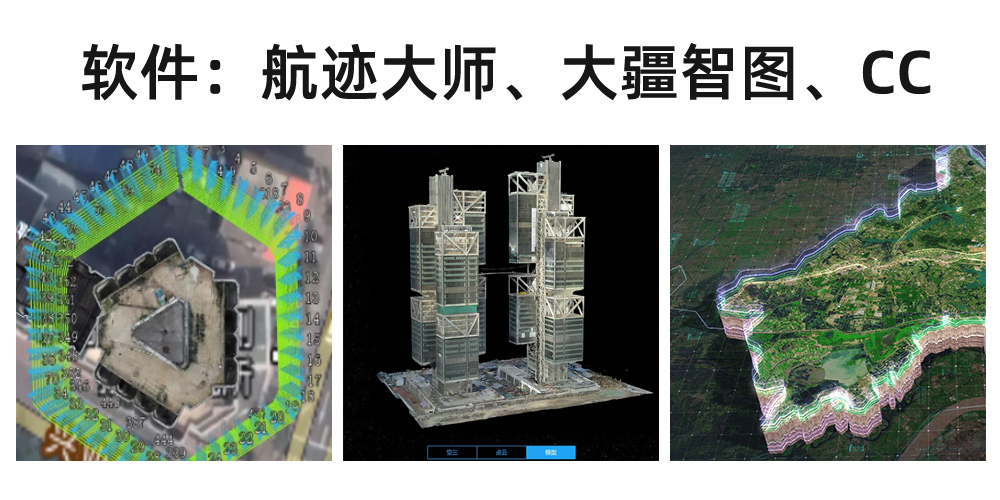

软件：航迹大师、大疆智图、CC

航测方案：1）P1对整个化工厂区进行智能摆拍；

2）大疆智图建立粗略模型；

3）在粗略模型上对罐区规划低空环绕航线、对复杂管线区域规划贴近立面环绕航线、对塔状结构规划单点环绕航线；

4）M300+P1结合P4RTK进行精细化航线飞行，手动补飞部分航线无法飞行的区域；

5）将精细飞行的照片导入大疆智图进行空三，并将空三成果导入CC建模。

部分航测参数：罐区环绕航线高度：40m（P1），对应地面分辨率5mm；

立面航线被摄地物距离：16m（P4RTK）、35m（P1），对应地物分辨率4.3mm。

建模成果：外业航飞时间30天，其中包括因青海天气原因及园区有生产时无法航飞的时间，共采集影像35545张，空三时间18小时，CC建模共78小时。

部分航线截图：

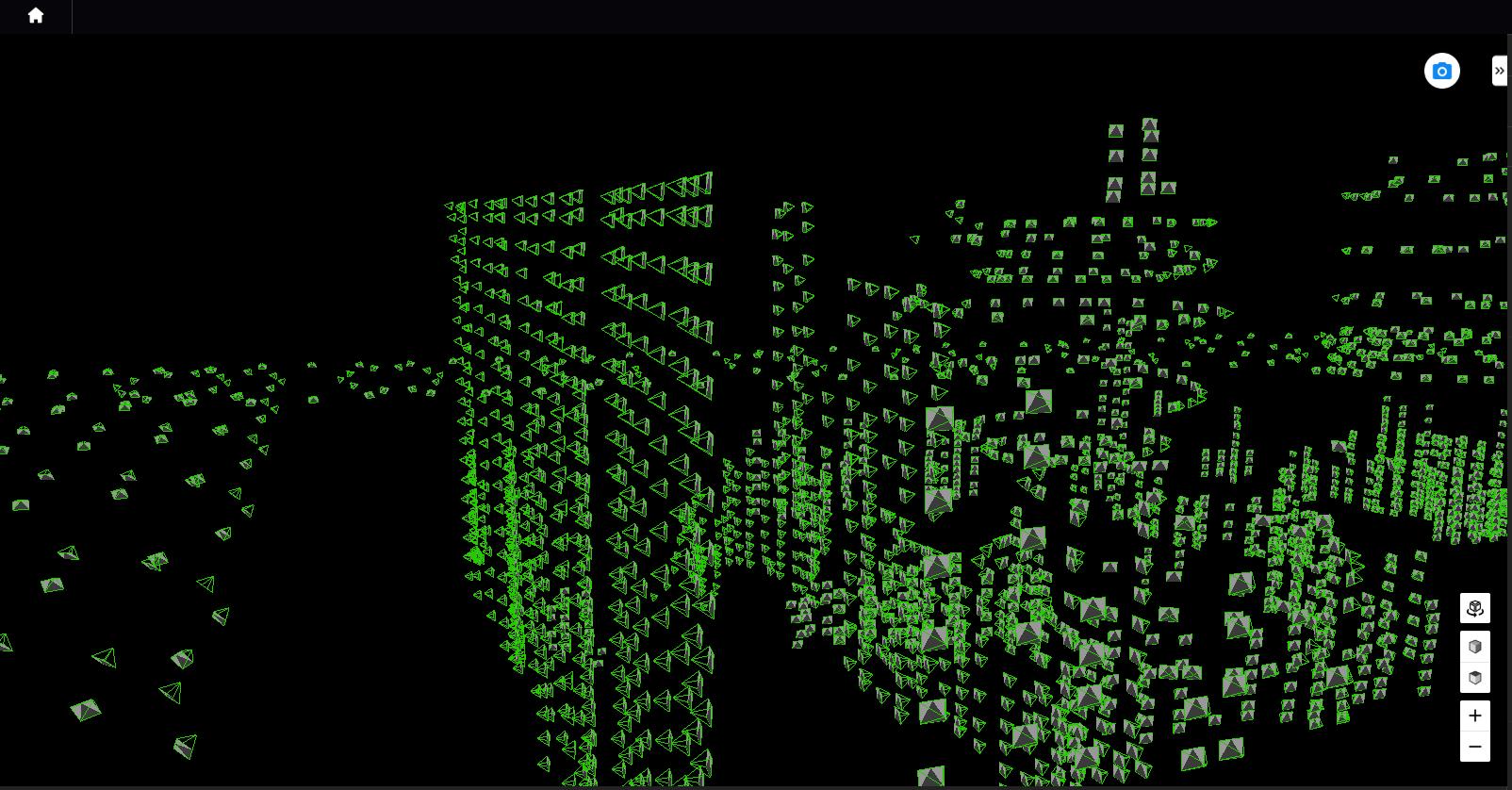

立面航线

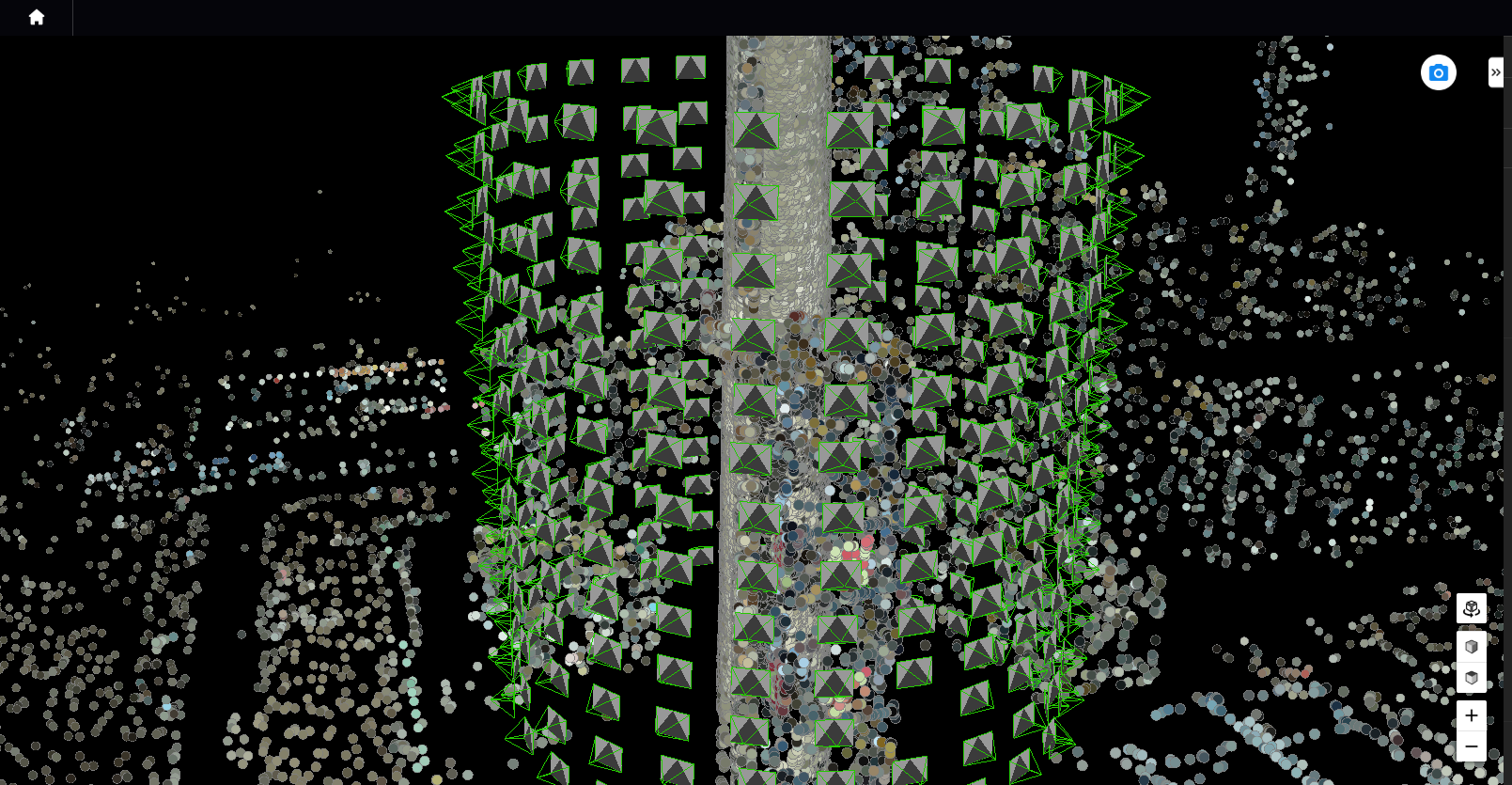

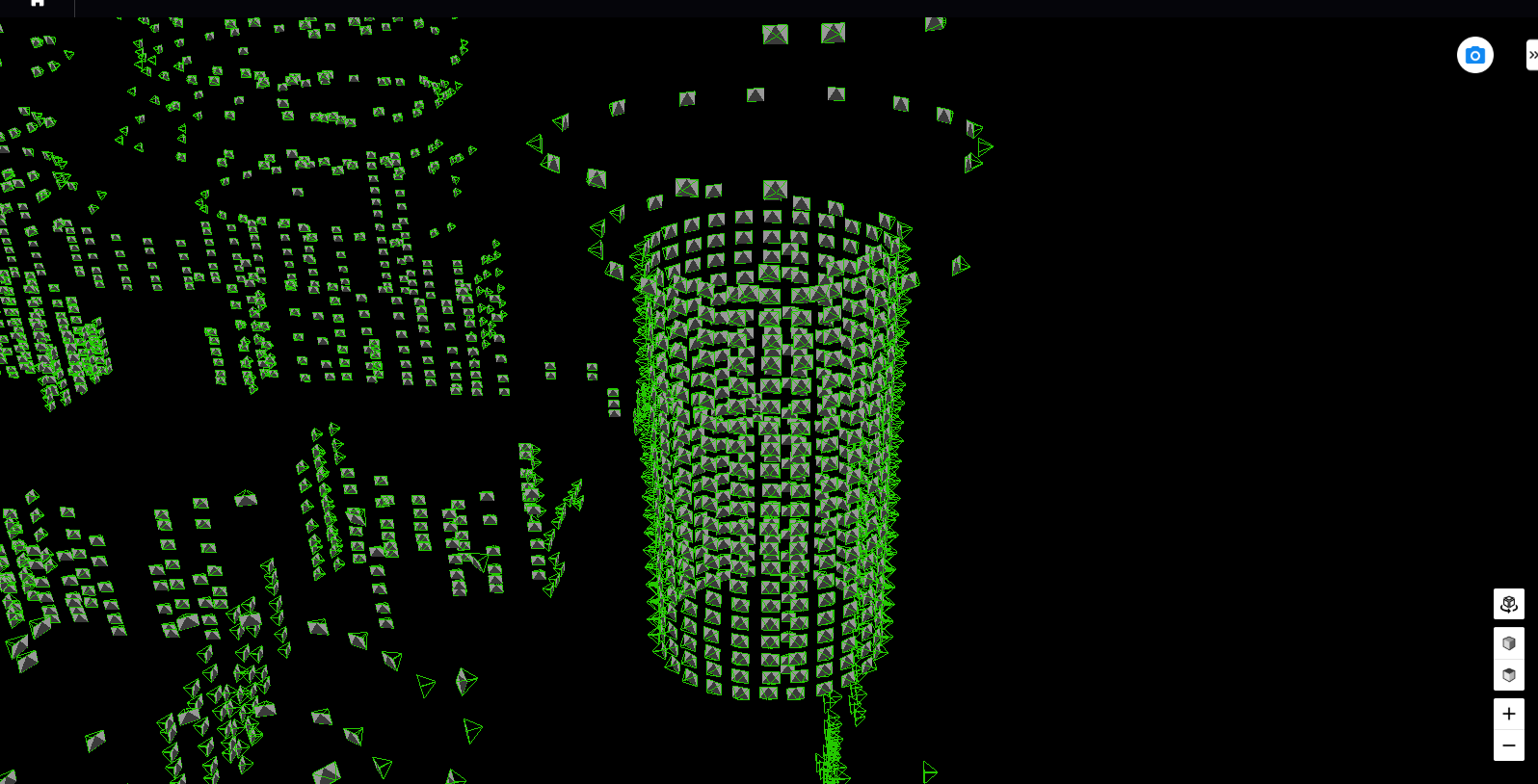

单点环绕航线

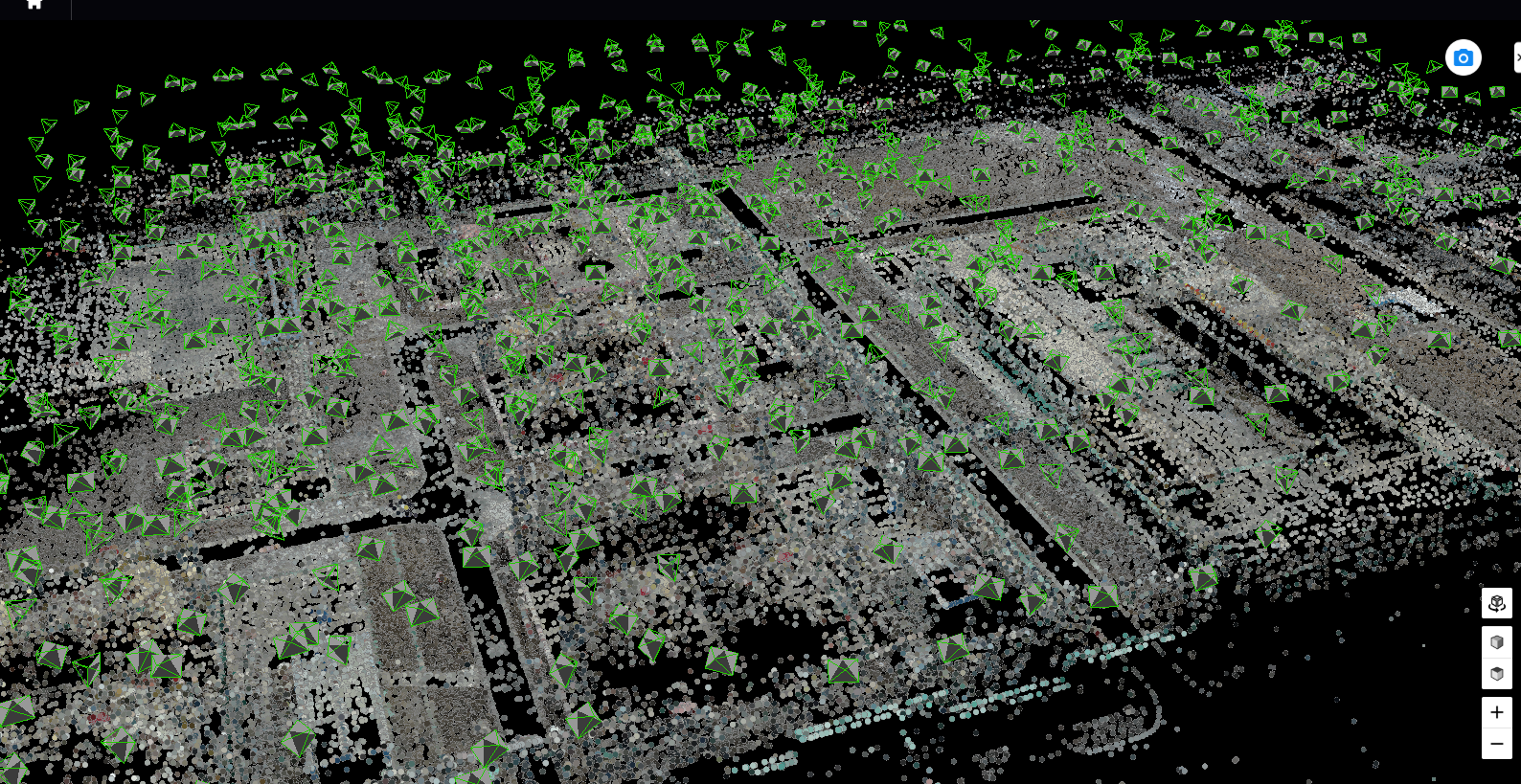

部分空三截图

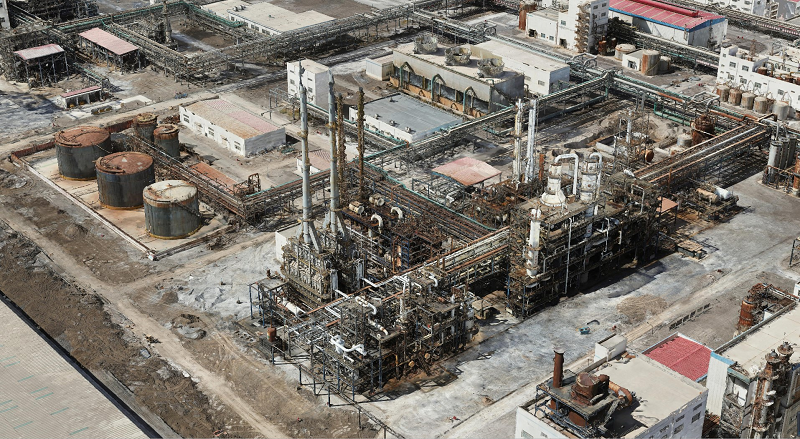

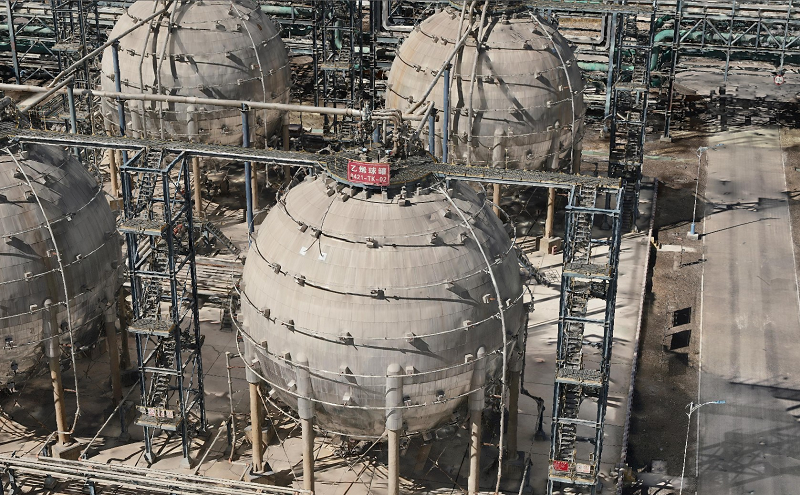

模型效果截图：

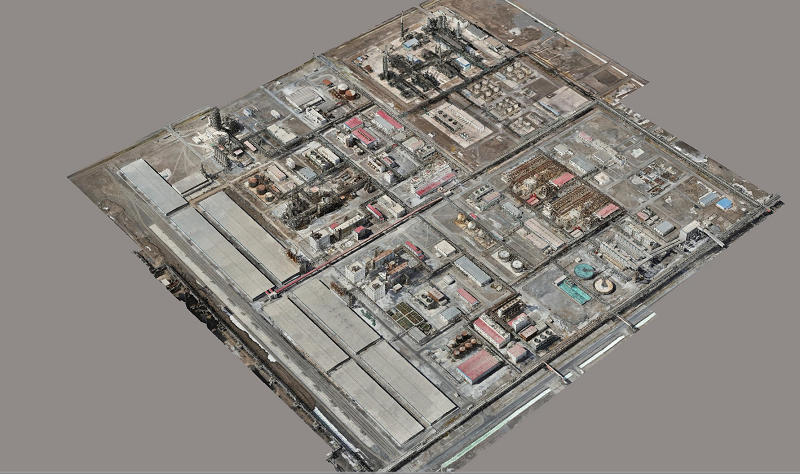

整体模型效果
