2018年3月25日，长沙群力测绘科技有限公司运用中云图F8智能航测无人机前往内蒙古自治区京运锡林浩特风电场，完成风电场监测任务，获取地面分辨率20cm的高清影像及地形数据，为高原低速风电场设施分布监测及周边环境监测等提供了数据支撑。

测区概况

内蒙古自治区京运锡林浩特地势南高北低，南部为低山丘陵，北部为平缓的波状平原，平均海拔高度2953米，高点海拔3368m，低点2618m，高差接近600m。且此区域气候复杂，常年有风，且地面风力时常达到5级，空中有时候甚至可达到六级。

航线设计

结合测区范围及地面高差情况，统一按照平均地面分辨率18cm设计，其中高点分辨率可达11cm，航向重叠度67%，旁向重叠49%，低点分辨率25cm。

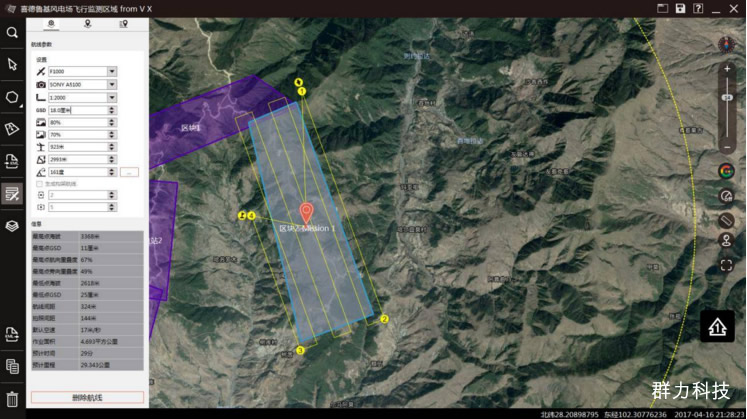

航线设计如下：

飞行及数据获取

此次F8无人机飞行任务，起飞海拔2433米，飞行增高923米，飞行海拔达到3350米的高度，飞行时间30分钟，轻松完成4.6m2平均地面分辨率20cm的高分辨率航测影像获取任务，并通过一键拼图完成了测区精度影像图的获取，并经三维重建获得了测区三维模型。

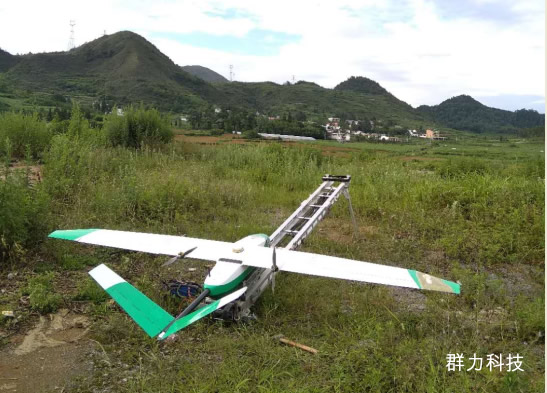

F8无人机起飞准备

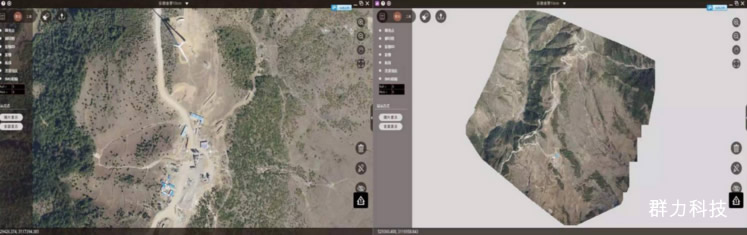

F8航测影像

成果及应用

经数据处理后，共得到以下几种数据：DOM、DEM、点云数据及三维模型数据。其不同角度展现了风力发电厂的状况，且具备可量测的特点，为喜德鲁基风电厂的电力设施监测以及后期规划提供了数据基础。

具体应用如下：

（1)风电场现状监测

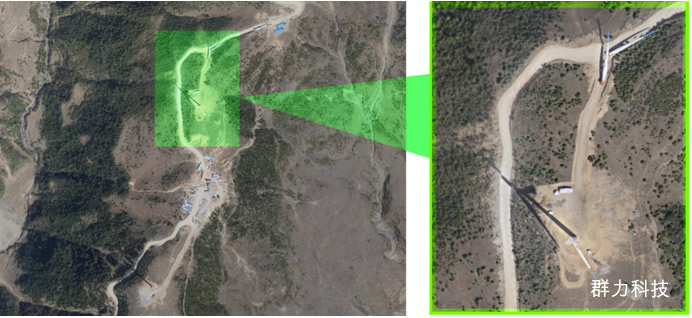

DOM细节展现

高分辨率精度清DOM上可以分辨出大于0.2m的地物，巡检人员无需出门，即可通过影像进行风电场的现状检测，包括进行电力设备的分布，准确位置，距离，覆盖范围等信息统计，还可以查看电力设施周边可能存在的违规工程建筑，确保风电厂环境。可以大大节约监理人员登山、登塔、走线的时间，有效地提高野外监理作业的工作效率，同时规避监理人员高处作业的风险。

（2） 地形勘察与设计规划

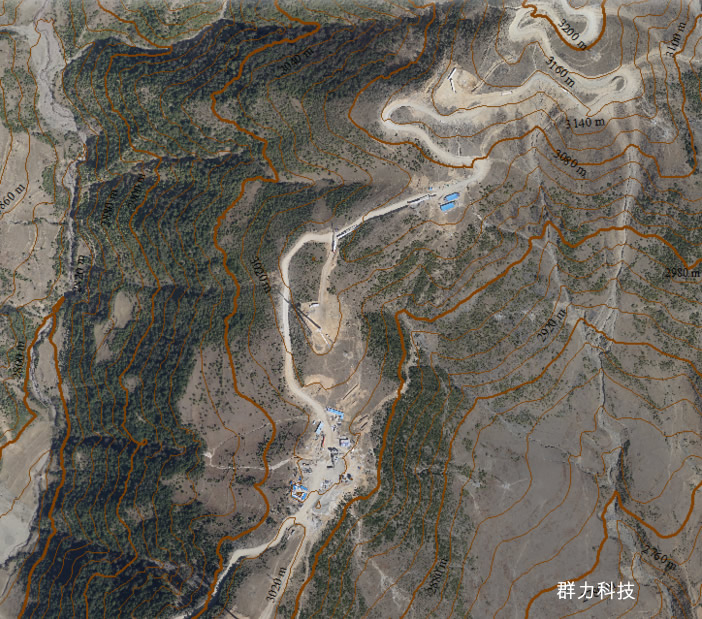

在各种类型的输电线路走廊规划，厂（站）地址选择和优化中，常需要精度的高程数据信息。通过无人机航测得到的DEM及其生成的等高线成果，并与DOM相结合，可直观的展现测区的真实地形环境，电力人员可根据DOM上的地物纹理进行位置的选择，并参考等高线等高程数据进行地形的判断，综合多种因素进行电网工程的调研，使得区域规划与线路走向更加合理，得到优化的输电线路路径，降低输电线路的建设成本。

基于精度三维模型数据还可以进行电力设备的选址规划，根据真实地形，周边环境，进行风力、通视状况等各种因素的综合考虑，并和设计模型叠加，展现设计前后的真实场景，为管理者提供更直观、更准确的数据说明，便于辅助决策。
