一、测区概况

2019年3月长沙群力测绘科技有限公司应某集团有限公司要求,承接了湖南省永州道县某农业生态园1:2000地形图测绘，目的是为该农业生态园下一步开发提供基础地形图资料。

二、测区自然地理概况

测区位于山区区域，无人机飞行高度相对于***高点500米，平均高度450米属于开放的低空空域。附近没有军事区域，无民用机场，不在机场空域，民航航线上。飞行空域情况良好。

三、仪器设备

1）大疆精灵 4 RTK一台;

四、坐标及高程系统

投影方式采用高斯-克吕格3°带投影，中央子午线为 111°；平面坐标采用国家2000坐标系；高程基准采用 1985国家高程基准；基本等高距：采用1985国家高程基准，基本等高距 2m，高程注记至 0.1米。

五、外业航飞

    外业因作业区域用途需求，对测区内房屋精度要求高，航飞时采用大疆Phantom 4 RTK，设置像控点9个。航测参数设置为：

1） 航向重叠率: 80%

2） 旁向重叠率为60%

3） 飞行高度: 100米

4） 飞行速度: 7M/S

5） 相片比例: 3:2

6） 飞行面积约9.172平方公里

7） 地面分辨率为12.02cm

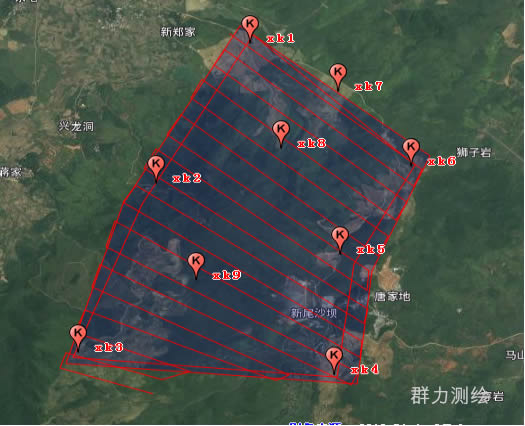

航线规划图

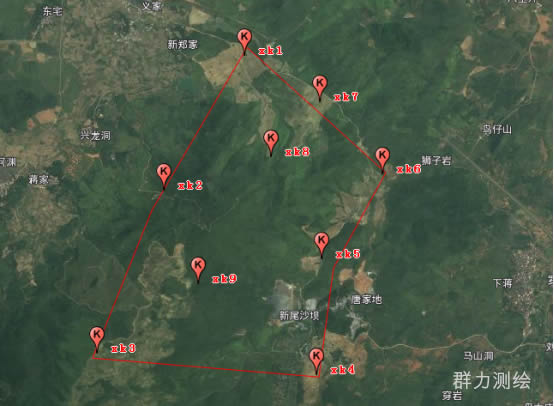

像控点布设

六、内业处理

  内业航飞照片共724张，采用pix4d软件进行空三处理，像控的平面精度均在10厘米之内，高程精度均在30公分之内。

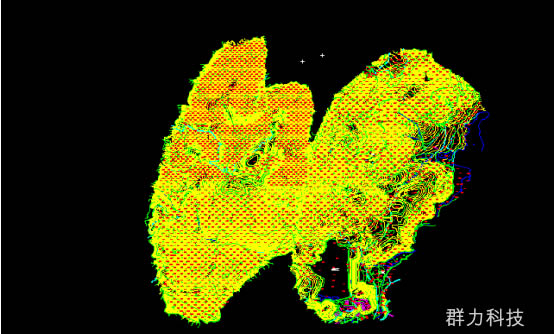

部分采集成果图

七、精度检核

八、人工测量与航测比较

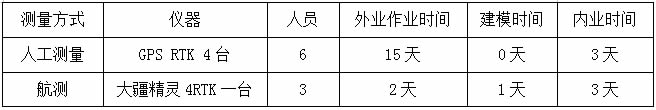

该项目由于区域面积小，人工测量与航测两者比较如下：

通过两者比较，航测人员成本和外业作业成本减少了一半以上，作业效率提高了一倍以上。航测可以快速高效服务于高精度客户。
