一、测区概况

2019年4月长沙群力测绘科技有限公司承接了湖南省怀化市花垣县龙潭镇某矿区1:500精度二维正射图。

二、测区自然地理概况

测区面积约为1.5平方公里，进半位于山区，多数矿区整改农田。

三、项目难点

1.作业面积较大，约为1.5平方公里，且分布非常零散，布置像控点数量较多，对于P4v2.0而言需要飞行较多架次；

2.测区面积分布较广，需要进行测区分块；

3.城区作业山高险峻，雨季天气寒冷，山顶多雾凇，以及云雾，起飞需要注意飞行高度，确保飞行。

四、仪器设备

1）大疆精灵 4 RTK一台;

五、外业航飞

1.根据相关技术资料和任务要求，在GS PRO中，对飞行航线规划和飞行参数做如下设置：

飞行高度：120m

航向/旁向重叠率：80% 70%

飞行速度：7m/s

照片比例：4:3

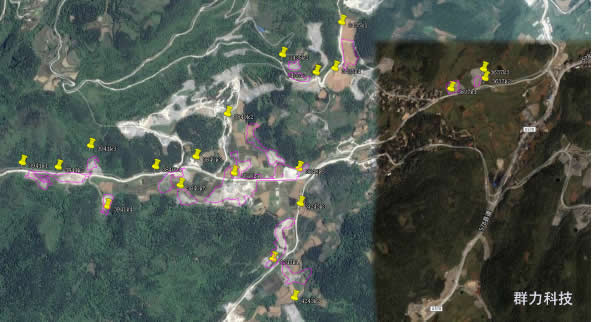

为验证二维正射模型的精度，在测区范围内共布设了158个像控点，检查点基本覆盖测区边缘和中心位置，分布合理，能反映出模型的整体精度。部分区域检查点的分布如下图，图中黄色的点为检查点：

六、作业成果

1. 成果展示

本次任务共33个架次作业，采集照片10324张，数据处理使用Pix4D软件，可全自动完成二维正射和三维实景模型生产。使用158个像控点对模型精度进行检查，符合精度要求.。

概述：

大疆精灵4RTK具备厘米级导航定位系统和成图系统，航线规划应用，可快速完成DOM正射影像、DLG线划图、真实体三维建模，一人一架飞机、一台GPS，2Km2作业面积一天内轻松完成。
